Í háþrýstigasleiðslu eða vatnssprengingu í súrálsframleiðslu verða flanssamskeytin að innihalda vökva við þrýsting sem fer yfir 400 bör og hitastig sem fer frá umhverfi til yfir 500°C. Þéttingin sem framkvæmir þessa lokunaraðgerð er ekki mjúk, þjappanleg lak. Það er solid málmhringur - hringsamskeyti þétting - sem þéttir í gegnum vélbúnað sem er í grundvallaratriðum frábrugðin hefðbundinni þéttingu. Hringsamskeyti þéttingin treystir ekki á teygjanleika gúmmí- eða grafítefnis. Það byggir á nákvæmri beitingu boltaforspennu til að þvinga málm-í-málm snertingu á milli þéttingar og flansgróp. Forspenna boltans er krafturinn sem virkjar þéttingargetu þéttingarinnar. Án nægilegrar forálags mun hringsamskeyti þéttingin ekki innsigla. Við of mikið forálag getur flansinn eða þéttingin skemmst. Forhleðsla bolta er mikilvæga breytan sem ákvarðar árangur eða bilun samskeytisins.
Spurningin um hvernig forhleðsla bolta virkjar þéttingarafköst hringsamskeytisins er spurning um vélfræði og efnisfræði. Forspenna bolta skapar setuálag á þéttingunni, sem veldur því að hún samræmist flansgrópnum. Þéttingarefnið verður að hafa rétta hörku til að aflagast örlítið og fylla smásæjar ójöfnur í grópyfirborðinu. Flansinn verður að vera nógu sterkur til að standast forálag án þess að gefa eftir. Og boltarnir verða að vera hertir í stýrðu mynstri til að tryggja jafna álagsdreifingu um hringinn. Þessi grein mun skoða vélfræði boltaforhleðslu, hönnun hringsamskeytis þéttingar, hlutverk hörku þéttingar og hagnýt atriði til að ná áreiðanlegri innsigli. Við munum einnig veita nákvæmar upplýsingar fyrir okkarHringsamskeyti þéttingarfrá verksmiðjunni okkar hjá Ningbo Kaxite Sealing Materials Co., Ltd.

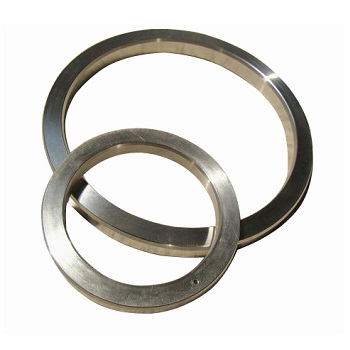

Ring Joint Gasket er málmþéttiefni sem er notað í háþrýstings- og háhita flanssamskeyti. Það er venjulega gert úr solidum málmhring með sporöskjulaga eða átthyrndum þversniði. Þéttingin er hönnuð til að passa inn í nákvæma vélræna gróp á flanshliðinni. Þegar flansarnir eru boltaðir saman er þéttingunni þjappað á milli rifanna tveggja, sem myndar málm-til-málm innsigli. Þéttingarbúnaður hringsamskeytis þéttingar er frábrugðinn þéttingarbúnaði mjúkrar þéttingar. Mjúk þétting innsiglar með því að laga sig að flansyfirborðinu og fylla smásæjar ójöfnur. Hringsamskeyti þéttist með því að afmynda málminn örlítið og mynda línusnertingu við grópinn. Snertispennan við snertilínuna er mjög mikil, sem skapar þéttingu jafnvel við mjög háan þrýsting. Taflan hér að neðan tekur saman helstu eiginleika hringsamskeytisþéttingar.
| Eiginleiki | Lýsing |
| Efni | Mjúkt járn, kolefnisstál, ryðfrítt stál, Monel, Inconel |
| Þversnið | Sporöskjulaga eða átthyrnd |
| Innsigli vélbúnaður | Málm við málm línusnertingu |
| Þrýstimat | Allt að 10.000 psi (690 bör) og hærra |
| Hitastig | -200°C til +850°C (fer eftir efni) |
| Staðlar | API 6A, ASME B16.20 |
Hjá Kaxite framleiðir verksmiðjan okkar hringsamskeyti í ýmsum efnum og stærðum til að mæta kröfum krefjandi notkunar. Við notum nákvæmni vinnslu til að tryggja að þéttingarmálin séu nákvæm og yfirborðsáferðin sé rétt. Þéttingar okkar eru vottaðar samkvæmt API 6A og ASME B16.20 stöðlum, sem tryggir að þær standist hæsta gæða- og áreiðanleikastig.
Forspenna bolta er spennan sem myndast í boltunum þegar þeir eru hertir. Það er krafturinn sem klemmir flansana saman og þjappar þéttingunni saman. Án boltaforálags væri flansunum ekki haldið saman og þéttingunni væri ekki þjappað saman. Forhleðslan á boltanum er það sem virkjar þéttingarárangur hringsamskeyti þéttingar. Þegar boltarnir eru hertir er forhleðslukrafturinn sendur í gegnum flansana til þéttingarinnar. Þéttingin er þjappað saman við grópinn, sem skapar snertingu við mikla spennu sem innsiglar samskeytin. Magn forálags ákvarðar sætisálag á þéttingunni, sem aftur ákvarðar gæði innsiglisins. Ef forálagið er of lágt mun sætaálagið vera ófullnægjandi og samskeytin leka. Ef forálagið er of hátt getur flansinn eða þéttingin gefið eftir, einnig valdið leka. Forspenna bolta verður að vera vandlega reiknuð út og stjórnað til að tryggja áreiðanlega innsigli. Taflan hér að neðan sýnir tengslin milli forspennu bolta og þéttingarsætisálags.
| Boltaforhleðsla (kN) | Gasket Seating Stress (MPa) | Lokunarárangur |
| 50 | 100 | Ófullnægjandi; líkleg til að leka |
| 100 | 200 | Jaðar; getur lekið undir þrýstingi |
| 150 | 300 | Gott; áreiðanlegt innsigli |
| 200 | 400 | Frábært; ákjósanlegur þétting |
| 250 | 500 | Óhóflegt; hætta á að flans víki |
Í verksmiðjunni okkar veitum við viðskiptavinum okkar nákvæmar ráðleggingar um bolta fyrir hringsamskeyti okkar. Við tilgreinum nauðsynlega boltaforhleðslu, aðdráttarmynstur og smurkröfur. Verkfræðiteymi okkar getur aðstoðað við útreikning á réttu forálagi fyrir sérstaka flans- og þéttingarsamsetningu þína. Við bjóðum einnig upp á tæknilega aðstoð á staðnum ef þörf krefur.
Hörku hringsamskeyti þéttingar er mikilvægur þáttur í þéttingu hennar. Þéttingin verður að vera nógu mjúk til að afmyndast örlítið undir forálagi boltans, í samræmi við flansgrófið og mynda innsigli. Hins vegar verður það líka að vera nógu erfitt til að standast útpressun og til að viðhalda lögun sinni undir miklum þrýstingi. Hörku þéttingarinnar ræðst af efninu sem hún er gerð úr. Mjúkt járn er mjúkasta og mest notaða efnið. Það er hentugur fyrir notkun við lágan þrýsting og lágan hita. Kolefnisstál er harðara og er notað fyrir hærri þrýsting. Ryðfrítt stál er enn harðara og veitir tæringarþol. Monel og Inconel eru notuð fyrir mest krefjandi notkun, þar sem mikils styrks og tæringarþols er krafist. Taflan hér að neðan dregur saman hörku og dæmigerð notkun algengra efna í hringsamskeyti.
| Efni | hörku (HB) | Hámarksþrýstingur (bar) | Dæmigert forrit |
| Mjúkt járn | 90 - 120 | 100 | Lágþrýstingsvatn, gufa |
| Kolefnisstál | 120 - 150 | 250 | Olía og gas, almennur iðnaður |
| Ryðfrítt stál 304 | 150 - 180 | 400 | Efnafræði, jarðolíu |
| Ryðfrítt stál 316 | 150 - 180 | 400 | Ætandi umhverfi |
| Monel | 150 - 200 | 500 | Sjór, hár hiti |
| Inconel | 180 - 250 | 690 | Hár hiti, háþrýstingur |
KlNingbo Kaxite Sealing Materials Co., Ltd., við framleiðum hringsamskeyti í öllum þessum efnum. Við bjóðum einnig upp á úrval af hörkustigum innan hvers efnis til að henta mismunandi notkun. Verkfræðiteymi okkar getur hjálpað þér að velja rétta efnið og hörku fyrir sérstakar kröfur þínar.
Flansgrópið er innfellda svæðið á flanshliðinni sem hringsamskeyti þéttingin er sett í. Stærð og yfirborðsáferð grópsins eru mikilvæg fyrir þéttingargetu þéttingarinnar. Rópið verður að vera vélað með nákvæmum vikmörkum til að tryggja að þéttingin sitji rétt og að snertiálagið sé einsleitt. Gróphornið, grópdýptin og grópbreiddin hafa öll áhrif á þéttingarafköst. Yfirborðsáferð grópsins verður að vera nógu slétt til að þéttingin geti afmyndað sig og fyllt smásæjar ójöfnur, en ekki svo slétt að þéttingin geti ekki gripið yfirborðið. Taflan hér að neðan tekur saman helstu grópfæribreytur fyrir venjulegar hringsamskeyti þéttingar.
| Parameter | Forskrift | Mikilvægi |
| Groove Angle | 23° ± 1° (sporöskjulaga); 23° ± 1° (átthyrnd) | Tryggir rétt sæti og snertingu |
| Groove Dýpt | Á API 6A / ASME B16.20 | Tryggir að pakkningin sé að fullu tekin |
| Groove Width | Á API 6A / ASME B16.20 | Tryggir að þétting passi án of mikillar úthreinsunar |
| Yfirborðsfrágangur (Ra) | 1,6 - 3,2 µm | Leyfir þéttingu að grípa og þétta |
| Flatleiki | 0,05 mm á 100 mm | Tryggir samræmda snertiálag |
Í verksmiðjunni okkar getum við veitt tæknilega aðstoð við hönnun og vinnslu flansgrófa. Við bjóðum einnig upp á grópskoðunarþjónustu til að sannreyna að grópurinn uppfylli kröfur viðeigandi staðals. Þetta er mikilvægt vegna þess að slitin eða skemmd gróp getur komið í veg fyrir að jafnvel ný þétting þéttist rétt.
Útreikningur á forhleðslu bolta er mikilvægt skref í hönnun og samsetningu á hringsamskeyti þéttingarsamskeyti. Forálagið verður að vera nægjanlegt til að skapa nauðsynlega sætisálag á þéttinguna, en ekki svo mikil að hún gefi eftir flansinn eða boltana. Við útreikninginn er tekið tillit til þéttingarsetuálagsins, flansmálanna, boltastærðarinnar og efnisins og rekstrarþrýstings og hitastigs. Forálagið er venjulega reiknað út með ASME ketils- og þrýstihylkiskóða eða samsvarandi staðli. Þegar forálagið hefur verið reiknað út verður að beita því á boltana á stýrðan hátt. Þetta er venjulega gert með því að nota toglykil eða vökvaspennu. Fylgja verður aðdráttarmynstrinu til að tryggja jafna álagsdreifingu. Taflan hér að neðan tekur saman helstu skrefin við að beita forhleðslu bolta.
| Skref | Aðgerð | Tilgangur |
| 1 | Hreinsaðu og skoðaðu flans og gróp | Gakktu úr skugga um að ekkert rusl eða skemmdir séu |
| 2 | Smyrðu bolta og hnetaflatar | Dragðu úr núningi og tryggðu stöðuga forhleðslu |
| 3 | Herðið bolta í stjörnumynstri upp í 30% af markmiðstogi | Setjið þéttinguna og stillið flansana saman |
| 4 | Herðið bolta í stjörnumynstri að 60% af markmiðstogi | Þjappaðu þéttingunni smám saman saman |
| 5 | Herðið bolta í stjörnumynstri að 100% af markmiðstogi | Náðu endanlegu forhleðslu |
| 6 | Athugaðu tog eftir 24 klst | Bættu upp fyrir skrið og slökun |
Hjá Ningbo Kaxite Sealing Materials Co., Ltd., veitum við viðskiptavinum okkar nákvæmar boltunaraðferðir fyrir hringsamskeyti okkar. Við bjóðum einnig upp á þjálfun og stuðning á staðnum til að tryggja að forhleðslan sé rétt beitt. Markmið okkar er að hjálpa viðskiptavinum okkar að ná áreiðanlegri innsigli í hvert skipti.
Lykilforskriftirnar fyrir hringsamskeyti eru þéttingarstærð, þrýstiflokkur, efni, þversniðsgerð og hörku. Taflan hér að neðan gefur yfirlit yfir dæmigerðar forskriftir fyrir hringsamskeyti okkar.
| Forskrift | Svið | Skýringar |
| Stærð | 1/2" til 36" | Á API 6A / ASME B16.20 |
| Þrýstiflokkur | Flokkur 150 til flokkur 2500 | Einnig API 6A þrýstingur |
| Efni | Mjúkt járn, kolefnisstál, SS304, SS316, Monel, Inconel | Valið út frá umsókn |
| Tegund þversniðs | sporöskjulaga (R), átthyrnd (RX), afkastamikil (BX) | Valið út frá þrýstingi og gróp |
| hörku | Samkvæmt efnisstaðli | Valið byggt á flans efni |
| Yfirborðsfrágangur | Ra 1,6 - 3,2 µm | Tryggir rétt sæti |
| Staðlar | API 6A, ASME B16.20, DIN 2693 | Samræmi við alþjóðlega staðla |
Í verksmiðjunni okkar framleiðum við Ring Joint Gaskets til að uppfylla þessar forskriftir og fleira. Við getum sérsniðið þéttinguna til að henta sérstökum verkþörfum, þar á meðal sérstökum efnum, sérstökum stærðum og sérstökum þversniðum. Verkfræðiteymi okkar getur aðstoðað við valferlið og veitt nákvæmar tæknilegar upplýsingar fyrir verkefnið þitt.
Spurning 1: Hver er ráðlögð boltaforspenna fyrir hringsamskeyti þéttingu?
Svar: Ráðlagður boltaforspenna fer eftir þéttingarstærð, þrýstingsflokki, þéttingarefni og flansefni. Það er venjulega reiknað út með ASME ketils- og þrýstihylkiskóða eða samsvarandi staðli. Forálagið verður að vera nægjanlegt til að skapa nauðsynlega sætisálag á þéttinguna án þess að gefa eftir flansinn eða boltana. Hjá Ningbo Kaxite Sealing Materials Co., Ltd., gefum við nákvæmar ráðleggingar um boltun fyrir hverja hringsamskeyti okkar.
Spurning 2: Er hægt að endurnýta hringsamskeyti?
Svar: Almennt ætti ekki að endurnýta hringsamskeyti. Þegar þéttingin er þjappuð aflagast hún plastlega til að falla að grópnum. Þessi aflögun er varanleg og þéttingin mun ekki fara aftur í upprunalega lögun. Endurnotkun á hringsamskeyti getur leitt til leka vegna þess að þéttingin lokar ekki almennilega í annað skiptið. Iðnaðarstaðallinn er að skipta um þéttingu í hvert skipti sem samskeytin er opnuð. Verksmiðjan okkar mælir með því að nota nýja þéttingu fyrir hverja samsetningu.
Spurning 3: Hver er munurinn á sporöskjulaga og átthyrndri hringsamskeyti?
Svar: sporöskjulaga þéttingin (R gerð) hefur ávöl þversnið og er notuð í stöðluðum notkunum. Áthyrnda þéttingin (RX gerð) er með flathliða þversnið sem veitir skilvirkari þéttingu við hærri þrýsting. Áthyrnda þéttingin krefst annarrar gróphönnunar en sporöskjulaga þéttingarinnar. Valið á milli tveggja fer eftir þrýstiflokknum og flansgrópnum. Verkfræðiteymi okkar getur hjálpað þér að velja réttu gerð fyrir umsókn þína.
Spurning 4: Hvernig veit ég hvort hringsamskeyti þéttingin mín lekur?
Svar: Einkennin um leka hringsamskeyti eru ma sýnilegur vökvi eða gas sem lekur út úr samskeyti, lækkun á kerfisþrýstingi og tilvist hvæsandi hljóðs. Ef þig grunar að leki sé leki ætti að losa þrýstinginn og skoða samskeytin strax. Skipta skal um þéttingu og skoða skal flansgrófið með tilliti til skemmda. Leki getur verið hættulegur, sérstaklega í háþrýstingi eða eitruðum þjónustu, svo það ætti aldrei að hunsa þá.
Spurning 5: Hvert er rétta aðdráttarmynstrið fyrir hringsamskeyti þéttingarflans?
Svar: Rétt aðdráttarmynstur er stjörnumynstur, þar sem boltarnir eru hertir í krossaröð. Skrúfurnar ættu að vera hertar í mörgum áföngum, venjulega 30%, 60% og 100% af markmiðstogi. Þetta tryggir að þéttingunni sé þjappað jafnt saman og að flansarnir haldist samsíða. Eftir upphaflega aðhald skal athuga togið eftir 24 klukkustundir til að bæta upp fyrir skrið og slökun. Hjá Ningbo Kaxite Sealing Materials Co., Ltd., bjóðum við upp á nákvæmar aðhaldsaðferðir fyrir hringsamskeyti okkar.
Boltaforálag er krafturinn sem virkjar þéttingargetu hringsamskeytisþéttingar. Án nægilegrar forálags getur þéttingin ekki afmyndast og skapað þá háspennu snertingu sem er nauðsynleg til að þétta háþrýstings- og háhitasamskeyti. Forálag bolta verður að vera vandlega reiknað út, beitt og stjórnað til að tryggja áreiðanlega innsigli. Þéttingarefnið, flansgrópið og boltunarferlið gegna öll hlutverki í þéttingarafköstum. Hjá Ningbo Kaxite Sealing Materials Co., Ltd., hefur verksmiðjan okkar sérfræðiþekkingu og reynslu til að framleiða hringsamskeyti sem uppfylla ströngustu kröfur. Við notum hágæða efni, nákvæma vinnslu og strangar prófanir til að tryggja að hver þétting sem við framleiðum skili áreiðanlegum afköstum. Við bjóðum einnig upp á alhliða tæknilega aðstoð til að hjálpa viðskiptavinum okkar að ná árangri innsigli.
Hvort sem þú ert að hanna nýtt háþrýstikerfi eða viðhalda því sem fyrir er, bjóðum við þér að hafa samband við tækniteymi okkar til að ræða kröfur þínar. Við getum veitt vöruforskriftir, ráðleggingar um bolta og stuðning á staðnum. Skuldbinding okkar við gæði og ánægju viðskiptavina hefur gert okkur að traustum samstarfsaðila til að innsigla umsóknir um allan heim.
Hafðu samband við Ningbo Kaxite Sealing Materials Co., Ltd. í dagtil að ræða kröfur þínar um hringsamskeyti og uppgötva hvernig vörur okkar geta tryggt áreiðanlega innsigli í krefjandi forritum þínum.
