Hvernig dregur hringsamskeyti úr ófyrirséðu viðhaldi og framleiðslutapi?

Í jarðolíuiðnaðinum getur einn flansleki á háþrýstivatnssprengjum komið af stað neyðarstöðvun sem kostar allt að $500.000 á dag í tapaðri framleiðslu. Í raforkuveri getur gufuleki við inntaksflans á hverflum valdið þvinguðu straumleysi sem varir í marga daga. Þetta eru ekki sjaldgæfar atburðir. Þær eru bein afleiðing þéttingarbilana og eru ein mikilvægasta uppspretta ófyrirséðs viðhalds og framleiðslutaps í stóriðju. Íhluturinn í miðju þessarar áskorunar er þéttingin. Og meðal þéttinga hefur ein hönnun reynst einstaklega áhrifarík til að koma í veg fyrir þessar dýru bilanir: Ring Joint Gasket.

The Ring Joint Gasket er málmþéttiefni sem er notað í háþrýstings- og háhitanotkun þar sem áreiðanleiki er ekki samningsatriði. Ólíkt mjúkum þéttingum, sem treysta á þjöppunarhæfni til að búa til þéttingu, skapar hringsamskeyti þéttingin þéttingu í gegnum nákvæma snertingu málms á milli þéttingarinnar og grópsins á flanshliðunum. Þessi hönnun veitir innsigli sem er ónæmur fyrir útblástur, mjög seigur fyrir hitauppstreymi og þolir þrýsting sem myndi eyðileggja aðrar gerðir af þéttingum. Afleiðingin er stórkostleg lækkun á ófyrirséðu viðhaldi og framleiðslutapi. Þessi grein mun útskýra hvernig Ring Joint Gasket nær þessu, skoðuð hönnun hennar, efni, uppsetningu og frammistöðu í krefjandi iðnaðarumhverfi. Hjá Ningbo Kaxite Sealing Materials Co., Ltd., hefur verksmiðjan okkar verið framleiddHringsamskeyti þéttingarí meira en tvo áratugi og við höfum séð af eigin raun hvernig rétta þéttingin getur umbreytt áreiðanleika álversins.

Efnisyfirlit

• 1. Hvað er hringsamskeyti þétting og hvers vegna er það öðruvísi?
• 2. Hvernig kemur málm-í-málm innsiglið í veg fyrir útblástur og leka?
• 3. Hvaða hlutverki gegna efni við að draga úr viðhaldi?
• 4. Hvernig tryggir rétt uppsetning langtímaáreiðanleika?
• 5. Hver er heildarkostnaður við eignarhald á hringsamskeyti?
• 6. Algengar spurningar (algengar spurningar)
• 7. Niðurstaða

1. Hvað er hringsamskeyti þétting og hvers vegna er það öðruvísi?

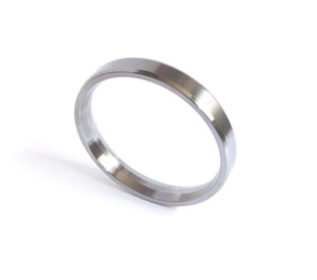

Hringsamskeyti pakkning er solid málmþéttihringur sem er smíðaður í nákvæmar stærðir og hannaður til að passa inn í samsvarandi gróp sem er vélaður í flansflansana. Þéttingin er venjulega sporöskjulaga eða átthyrnd í þversniði og hún er fáanleg í ýmsum stöðluðum stærðum sem skilgreindar eru af API 6A og ASME B16.20. Þegar flansboltarnir eru hertir er þéttingunni þjappað á milli grópflata tveggja. Málmurinn aflagast örlítið og skapar þétt innsigli sem tengist línu. Þetta er í grundvallaratriðum frábrugðið mjúkri þéttingu, sem byggir á þjöppunarhæfni efnisins til að fylla ófullkomleikana í flansyfirborðinu. Hringsamskeyti þéttingin byggir á nákvæmri rúmfræði grópsins og þéttingarinnar til að búa til þéttingu sem er bæði öflugt og áreiðanlegt.

Helsti kosturinn við hringsamskeyti þéttingu er viðnám hennar gegn útblástur. Í mjúkri þéttingu er þéttihlutinn bundinn á milli flansflata, en hann er ekki vélrænn læstur á sínum stað. Ef innri þrýstingur fer yfir þrýstikraft boltanna er hægt að ýta þéttingunni út úr samskeyti - fyrirbæri sem kallast blowout. Þetta er skelfileg bilun sem losar vinnsluvökvann og getur valdið meiðslum eða dauða. Hringsamskeyti þéttingin getur ekki blásið út vegna þess að hún er vélrænt föst í raufinum. Grópin virkar sem innilokunarílát og þéttingin er þjappuð inn í hana. Jafnvel þótt boltahleðslan glatist, helst þéttingin á sínum stað og heldur innsigli. Þetta er mikilvægur öryggiseiginleiki í háþrýstibúnaði.

Taflan hér að neðan ber saman hönnunareiginleika og frammistöðueiginleika hringliðaþéttinga og mjúkra þéttinga.

Hönnun hringsamskeytisins er staðlað til að tryggja skiptanleika. Algengustu stílarnir eru R gerð (sporöskjulaga eða átthyrnd), RX gerð (fyrir hærri þrýsting) og BX gerð (fyrir mjög háan þrýsting). Hver stíll hefur sérstaka gróp rúmfræði og þrýstingseinkunn. KlNingbo Kaxite Sealing Materials Co., Ltd., við framleiðum alla þrjá stíla í ýmsum efnum til að uppfylla kröfur mismunandi forrita.

2. Hvernig kemur málm-í-málm innsiglið í veg fyrir útblástur og leka?

Málm-á-málm innsiglið á hringsamskeyti þéttingu er lykillinn að getu hennar til að koma í veg fyrir útblástur og leka. Þegar flansboltarnir eru hertir er þéttingunni þjappað saman að rifflötunum. Upphafssnertingin er línusnerting - bogið yfirborð þéttingarinnar mætir flatt yfirborði grópsins. Þegar boltaálagið eykst, afmyndast málmurinn við snertilínuna plastískt, sem skapar breiðari snertiflötur. Þessi aflögun er bundin við mjög lítið svæði og það skapar innsigli sem er bæði þétt og seigur. Innsiglið er þétt vegna þess að snerting málm við málm útilokar smásæ eyður sem myndu leyfa vökva að sleppa. Það er seigur vegna þess að teygjanleg aflögun þéttingarinnar og flanssins gerir samskeytin kleift að taka á móti litlum hreyfingum án þess að missa samband.

Rúmfræði grópsins er mikilvæg fyrir frammistöðu innsiglsins. Grópurinn er vélaður í nákvæmt horn (venjulega 23° fyrir R-gerð þéttingar) og dýpt. Þegar þéttingin er þjappuð þrýstir fleygvirkni grópsins þéttingarefnið í þétt snertingu við raufhliðarnar. Þetta skapar innsigli sem verður þéttara eftir því sem þrýstingurinn eykst. Þetta er þekkt sem þrýstivirkt innsigli. Því hærra sem innri þrýstingur er, því meira þvingar þéttingin á móti raufhliðunum og því þéttari verður innsiglið. Þetta er andstæða mjúkrar þéttingar sem hægt er að þvinga út úr samskeyti með miklum þrýstingi. Taflan hér að neðan sýnir sambandið milli innri þrýstings og þéttingarkrafts fyrir hringsamskeyti þéttingu.

Þrýstivirkja innsiglið er það sem gerir hringsamskeyti þéttinguna svo áhrifaríka til að koma í veg fyrir útblástur. Jafnvel þótt boltahleðslan minnki vegna hitauppstreymis eða slökunar heldur innri þrýstingurinn áfram að virkja innsiglið. Þetta er mikilvægur öryggiseiginleiki í háþrýstibúnaði. Í verksmiðjunni okkar prófum við hverja lotu af hringsamskeytum til að sannreyna þrýstivirka þéttingarvirkni þeirra. Við notum vökvaprófunarbúnað sem beitir innri þrýstingi á prófunarflans og mælir lekahraðann. Þéttingar okkar ná stöðugt lekahraða sem er vel undir leyfilegum mörkum API 6A og ASME B16.20.

3. Hvaða hlutverki gegna efni við að draga úr viðhaldi?

Efnið sem hringsamskeyti þétting er gerð úr ákvarðar getu þess til að standast ætandi og hitauppstreymi notkunarinnar. Þétting úr röngu efni mun bila of snemma, sem leiðir til ófyrirséðs viðhalds og framleiðslutaps. Algengustu efnin fyrir hringsamskeyti eru mjúkt járn, lágkolefnisstál, ryðfrítt stál (304, 316, 321) og framandi málmblöndur eins og Inconel, Monel og Hastelloy. Hvert efni hefur sérstakt hitastig og tæringarþol. Val á efni verður að byggjast á vinnsluvökva, rekstrarhitastigi og nauðsynlegum endingartíma.

Mjúkt járn er hagkvæmasta efnið og hentar fyrir lághita, ekki ætandi notkun. Lágt kolefnisstál er notað fyrir aðeins meira krefjandi forrit. Ryðfrítt stál 304 og 316 eru vinnuhestar iðnaðarins og bjóða upp á góða tæringarþol og háhitastyrk. Ryðfrítt stál 321 er stöðugt með títan til að koma í veg fyrir millikorna tæringu við háan hita. Inconel og Monel eru notuð í árásargjarnustu umhverfi, eins og þeim sem innihalda klóríð eða háhita gufu. Taflan hér að neðan veitir leiðbeiningar um hitastig og tæringarmörk algengra efna í hringsamskeyti.

Val á réttu efni er mikilvæg verkfræðileg ákvörðun. Þétting sem er ekki ónæm fyrir vinnsluvökvanum mun tærast, missa þéttingargetu sína og hugsanlega menga ferlið. Þétting sem er ekki metin fyrir rekstrarhitastig mun mýkjast eða skríða, missa forhleðsluna og leyfa leka. Hjá Kaxite vinnum við náið með viðskiptavinum okkar að því að velja besta efnið fyrir hverja notkun. Við höldum yfirgripsmiklum gagnagrunni yfir efnissamhæfi og getum veitt sérstakar ráðleggingar byggðar á ferlisaðstæðum. Þessi þjónusta er ein af þeim leiðum sem við hjálpum viðskiptavinum okkar að draga úr ófyrirséðu viðhaldi og framleiðslutapi.

4. Hvernig tryggir rétt uppsetning langtímaáreiðanleika?

Endingargóðasta hringsamskeyti þétting í heimi mun bila ef hún er ekki rétt uppsett. Uppsetning er mikilvægur þáttur í áreiðanleika innsiglisins. Algengustu uppsetningarvillurnar eru: að endurnýta þéttingu sem þegar hefur verið þjappað saman, skemma þéttinguna við meðhöndlun, ekki að þrífa raufina og beita ójöfnu boltatogi. Hver af þessum villum getur leitt til ótímabæra bilunar. Rétt uppsetning er kerfisbundið ferli sem þarf að fylgja vandlega.

Fyrsta skrefið er að skoða þéttingu og gróp. Þéttingin verður að vera laus við galla eins og rispur, beyglur eða tæringu. Grópurinn verður að vera hreinn, þurr og laus við rusl eða gamalt þéttingarefni. Allar skemmdir á grópnum munu flytjast yfir á þéttinguna, sem kemur í veg fyrir rétta þéttingu. Annað skrefið er að setja þéttinguna í grópinn. Meðhöndla skal þéttinguna með varúð til að forðast skemmdir. Það ætti að setja það í grópinn og athuga það til að tryggja að það sitji rétt. Þriðja skrefið er að samræma flansana. Flansarnir verða að vera samsíða og samræmdir innan tilgreindra vikmarka. Misskipting veldur ójafnri hleðslu á þéttingunni og getur leitt til leka.

Fjórða skrefið er að herða boltana. Þetta verður að gera í stjörnu- eða krossmynstri, í mörgum umferðum, til að tryggja jafna hleðslu. Endanleg boltatog ætti að vera í samræmi við forskriftir flansframleiðandans. Mikilvægt er að nota kvarðaðan toglykil. Taflan hér að neðan gefur yfirlit yfir uppsetningarskrefin og lykilatriðin sem þarf að athuga.

Í verksmiðjunni okkar gefum við nákvæmar uppsetningarleiðbeiningar með hverri hringsamskeyti sem við sendum. Við bjóðum einnig upp á uppsetningarþjálfun á staðnum fyrir viðskiptavini okkar. Tækniteymi okkar er til staðar til að aðstoða við allar spurningar um uppsetningu. Með því að fylgja þessum verklagsreglum geta viðskiptavinir okkar tryggt að hringsamskeyti þeirra skili þeim langtímaáreiðanleika sem er nauðsynlegur til að draga úr ófyrirséðu viðhaldi og framleiðslutapi.

5. Hver er heildarkostnaður við eignarhald á hringsamskeyti?

Heildar eignarhaldskostnaður (TCO) á hringsamskeyti þéttingu inniheldur upphaflegt kaupverð, kostnað við uppsetningu, kostnað við viðhald og kostnað við bilun. Þó upphaflegt kaupverð á hringsamskeyti sé hærra en á mjúkri þéttingu, þá er TCO oft lægra vegna þess að hringsamskeyti þétting endist lengur og bilar sjaldnar. Ein bilun á mjúkri þéttingu getur kostað hundruð þúsunda dollara í tapað framleiðslu, en hringsamskeyti getur komið í veg fyrir þá bilun. Taflan hér að neðan gefur samanburð á heildarkostnaði hringsamskeytis og mjúkrar þéttingar yfir 10 ára tímabil.

Taflan sýnir að TCO á hringsamskeyti þéttingu er umtalsvert lægri en mjúku þéttingunni, þrátt fyrir hærra upphaflega kaupverð. Sparnaðurinn kemur frá minni fjölda skipta, minni vinnu við uppsetningu og útrýming bilunarkostnaðar. Þetta eru efnahagslegu rökin fyrir því að nota hringsamskeyti í háþrýstings- og háhitanotkun. Kostnaður við eina bilun er mun meiri en kostnaður við þéttinguna sjálfa. Hjá Ningbo Kaxite Sealing Materials Co., Ltd., hjálpum við viðskiptavinum okkar að reikna út heildarkostnað þéttilausna sinna. Við teljum að Ring Joint Gasket sé hagkvæmasta lausnin fyrir krefjandi notkun.

6. Algengar spurningar (algengar spurningar)

Spurning 1: Er hægt að endurnýta hringsamskeyti þéttingu eftir að henni hefur verið þjappað saman?

Svar: Nei, ekki ætti að endurnýta hringsamskeyti. Þegar þéttingunni hefur verið þjappað saman hefur hún orðið fyrir plastískri aflögun og vinnuhert. Endurnotkun þess mun ekki veita áreiðanlega innsigli. Skipta skal um pakkninguna í hvert sinn sem flansinn er opnaður. Þetta er mikilvæg öryggisvenja. Hjá Ningbo Kaxite Sealing Materials Co., Ltd., mælum við með því að viðskiptavinir okkar haldi nægilegt birgðahald af varaþéttingum til að tryggja að þeir freistist ekki til að endurnýta þéttingu í neyðartilvikum.

Spurning 2: Hvernig vel ég rétta efnið fyrir hringsamskeyti þéttingu?

Svar: Val á efni fer eftir vinnsluvökva, rekstrarhitastigi og nauðsynlegri tæringarþol. Fyrir lághita, ekki ætandi notkun, nægir mjúkt járn eða lágkolefnisstál. Fyrir flestar hreinsunar- og jarðolíuvinnslur er mælt með ryðfríu stáli 304 eða 316. Fyrir háhita eða mjög ætandi notkun gæti verið þörf á framandi málmblöndur eins og Inconel eða Monel. Tækniteymi okkar getur veitt sérstakar ráðleggingar byggðar á ferliskilyrðum þínum.

Spurning 3: Hver er munurinn á R-gerð, RX-gerð og BX-gerð hringsamskeyti?

Svar: R gerð er staðlað sporöskjulaga eða átthyrnd þétting sem notuð er í flestum forritum. RX gerðin hefur breytta rúmfræði sem veitir skilvirkari innsigli við hærri þrýsting. BX týpan er hönnuð fyrir mjög háan þrýsting og er með þrýstingsknúna hönnun. Hver tegund hefur sérstaka gróp rúmfræði og þrýstingseinkunn. Verksmiðjan okkar framleiðir allar þrjár gerðir og við getum hjálpað þér að velja réttu fyrir umsókn þína.

Spurning 4: Hvernig get ég vitað hvort hringsamskeyti þétting hafi skemmst?

Svar: Skemmd hringsamskeyti gæti verið með sýnilegar rispur, beyglur eða tæringu. Það getur líka verið aflagast úr kringlótt eða haft flatt þversnið. Ef eitthvað af þessum merkjum er til staðar ætti ekki að nota þéttinguna. Jafnvel lítill galli getur komið í veg fyrir að þéttingin þéttist rétt. Skoðaðu þéttinguna alltaf vandlega fyrir uppsetningu.

Spurning 5: Hver er hámarksþrýstingur á hringsamskeyti þéttingu?

Svar: Hámarksþrýstingur hringlaga þéttingar fer eftir gerð og efni. R gerð þéttingar eru venjulega metnar 5.000 psi (345 bör). RX gerð þéttingar eru metnar 10.000 psi (690 bör). BX gerð þéttingar eru metnar 15.000 psi (1.034 bör) eða hærri. Raunveruleg þrýstingsmat fer einnig eftir flanseinkunn og boltaálagi. Verksmiðjan okkar getur veitt sérstakar þrýstingsmat fyrir hverja þéttingargerð og efni.

7. Niðurstaða

Hringsamskeyti þéttingin er mikilvægur þáttur í viðleitni til að draga úr ófyrirséðu viðhaldi og framleiðslutapi í háþrýsti iðnaðarkerfum. Málm-í-málm innsiglið, þrýstingsvirkt hönnun og viðnám gegn útblástur gerir það að áreiðanlegustu þéttingarlausninni fyrir krefjandi notkun. Með því að velja rétt efni, setja þéttinguna rétt upp og fylgja fyrirbyggjandi viðhaldsáætlun geta rekstraraðilar verksmiðju nánast útrýmt bilunum sem tengjast þéttingunni. Niðurstaðan er meiri spenntur, minni viðhaldskostnaður og öruggara vinnuumhverfi.

Hjá Ningbo Kaxite Sealing Materials Co., Ltd., hefur verksmiðjan okkar framleitt hringsamskeyti í meira en tvo áratugi. Við bjóðum upp á fullkomið úrval af stöðluðum og sérsniðnum þéttingum í ýmsum efnum. Tækniteymi okkar er til staðar til að aðstoða við efnisval, uppsetningarþjálfun og bilanagreiningu. Við erum staðráðin í að hjálpa viðskiptavinum okkar að ná hæsta stigi áreiðanleika og öryggi í rekstri sínum.

Hafðu samband við Ningbo Kaxite Sealing Materials Co., Ltd. í dagtil að læra meira um hringsamskeyti okkar og hvernig þær geta dregið úr ófyrirséðu viðhaldi og framleiðslutapi.
